一、產品概述

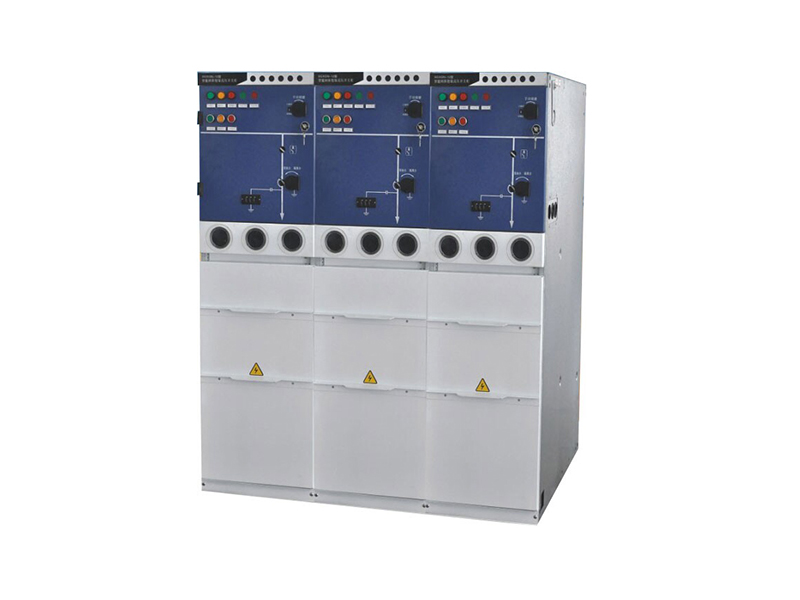

MRGTXGN-12系列固體絕緣全封閉環網單元(簡稱環網單元)是一種全密封的供電單元,所有帶電部件及開關全密封在一個環氧塑脂殼體內,殼體內無任何氣體。整個開關裝置不受外部環境影響,確保運行可靠性和人身安全性,并且實現了免維護。環網單元分戶內和戶外型。戶外型是將戶內型環網單元再密閉在一個金屬外殼內構成的多路環網供電單元。
環網單元適用于12kV、50Hz的三相交流配電系統,用于環網供電或終端供電^環網單元可安裝在工礦企業、住宅小區、學校、公園等的配電系統,也可裝入緊湊式型箱式變電站中,用于配電變壓器的控制和保護。所以戶內、戶外型環網單元均可實現配電自動化。
三、產品特點
●新型環保材料:采用新型固體絕緣材料,符合環保要求,對環境和人身無任何污染和傷害。
●真空滅弧:采用先進的真空縱磁滅弧技術,可靠性高。
●直動式隔離接地開關:專用設計的直動式隔離開關,優化的電磁場結構,增加了運行的安全性。
●全密封、全絕緣電纜進出線:采用全密封、全絕緣式電纜頭連接,安全可靠。

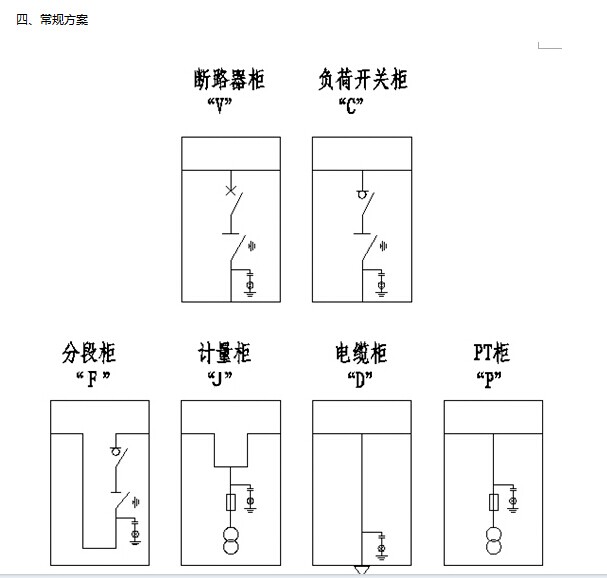

●模塊化、可擴展:采用可擴展模塊組合式配合的方式,緊湊尺寸、易于安裝,安裝簡單、操作方便,多種接線方案:根據用戶需要,采用負荷開關或真空斷路器保護等組合方案,滿足多種進出線回路的需要。
●斷口可視:通過面板上的觀察窗,可以看到隔離開關位置,充分保證人員及設備的安全。
●電動操作、FTU:采用專用的電壓互感器取電,給操作機構和FTU提供電源和測量保護電壓信號。并安裝專用的蓄電池和充電模塊保證操作電源和FTU的不間斷供電,機構方式:可采用永磁操作機構或彈簧操作機構,方便用戶自由選擇。智能控制器:采用ALYB系列微機綜合保護器,實現智能化控制。
●通訊接口:預留通訊接口可實現遠程自動化控制監測:
●帶負荷接地:接地方式可快速接地,滿足帶負荷接地要求。
●該產品結構簡單,通用性強,多種模塊相同結構、相同操作。
